電磁波シールド材・シールド生地
高周波電磁波シールドクロス<<【CPT80】(MPN:CPT80)


↑電力密度減衰率グラフ@10MHz-3000MHz周波数帯
RFI/EMIシールディング材に最適な高周波電磁波シールド材!
ガスケット、 フィルター、 コネクター・ケーブル 、窓 、金属キャビネット などのシールディングコンポーネントに使用可能です。このシールド材は、銅フィルム・ポリエステル製生地で、電子機器パネル、壁、天井などに取付けて、マイクロ波の影響をほとんどなくせます。10MHzから3GHzまでの周波数帯のマイクロ波を平均、約99.999991%(79dB)遮蔽可能!柔軟性、裁断、取付簡単
低周波電場シールド材/高周波電磁波シールド材には、必ず接地(アース)をとらなくてはなりません。接地取付時、弊社取扱下記アース関連商品をお勧めします。
⇒屋内アース設置には室内専用アースキット:【EGP-1】
⇒導電性電磁波シールド布粘着テープ<<【AEB30】
仕様・特徴

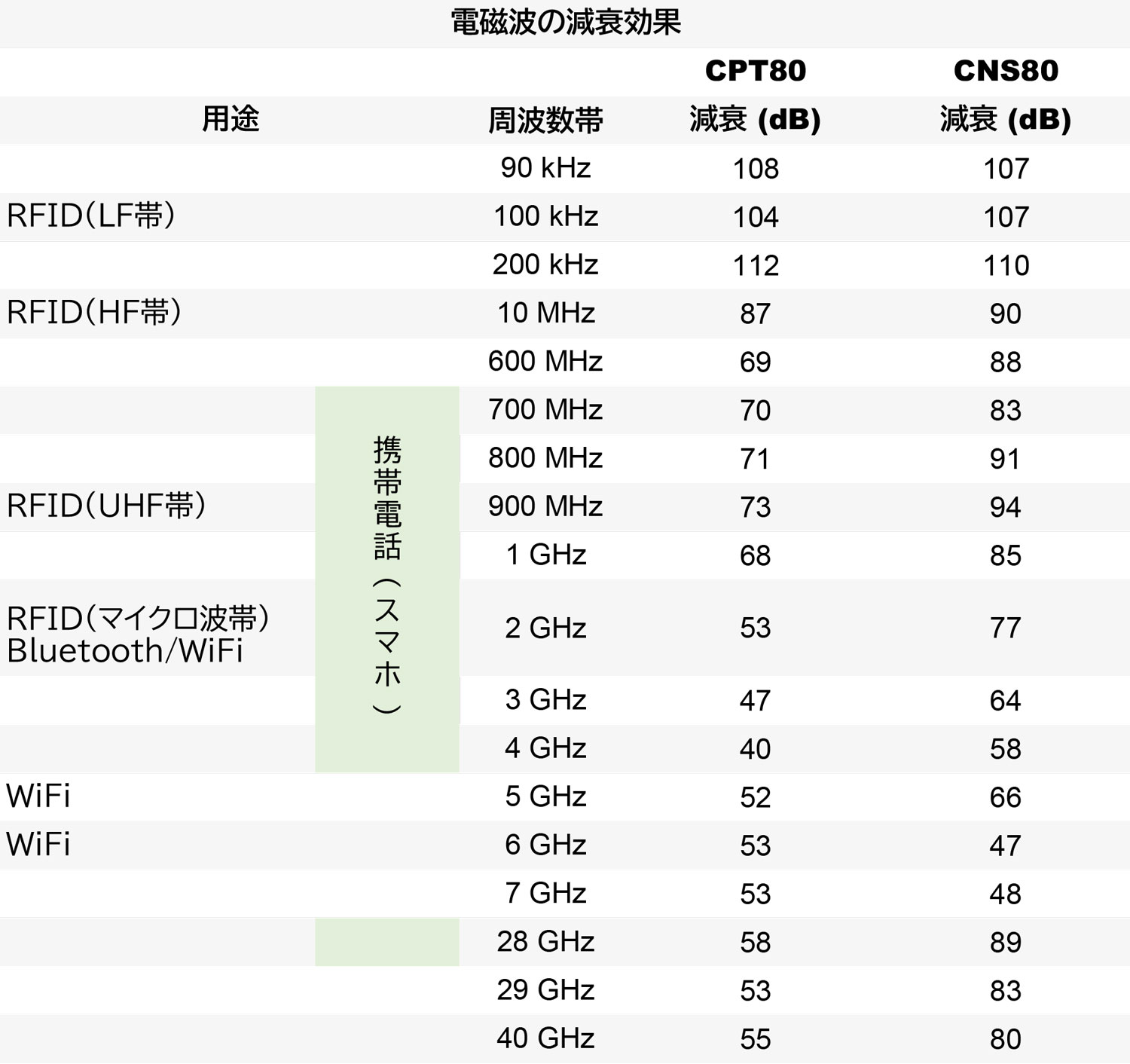

- 高周波電力密度減衰率:10MHz~3GHz周波数帯で平均値79dB:99.999991%(0.000009%透過のみ)
- 幅:108cm
- 材質/織り方:銅被膜ポリエステル製タフタ生地
- 重量:80g/㎡ +/-5% (銅:約35%)
- 厚さ:0.08mm/使用温度:-40℃~90℃
- 表面抵抗値:0.05オーム/□

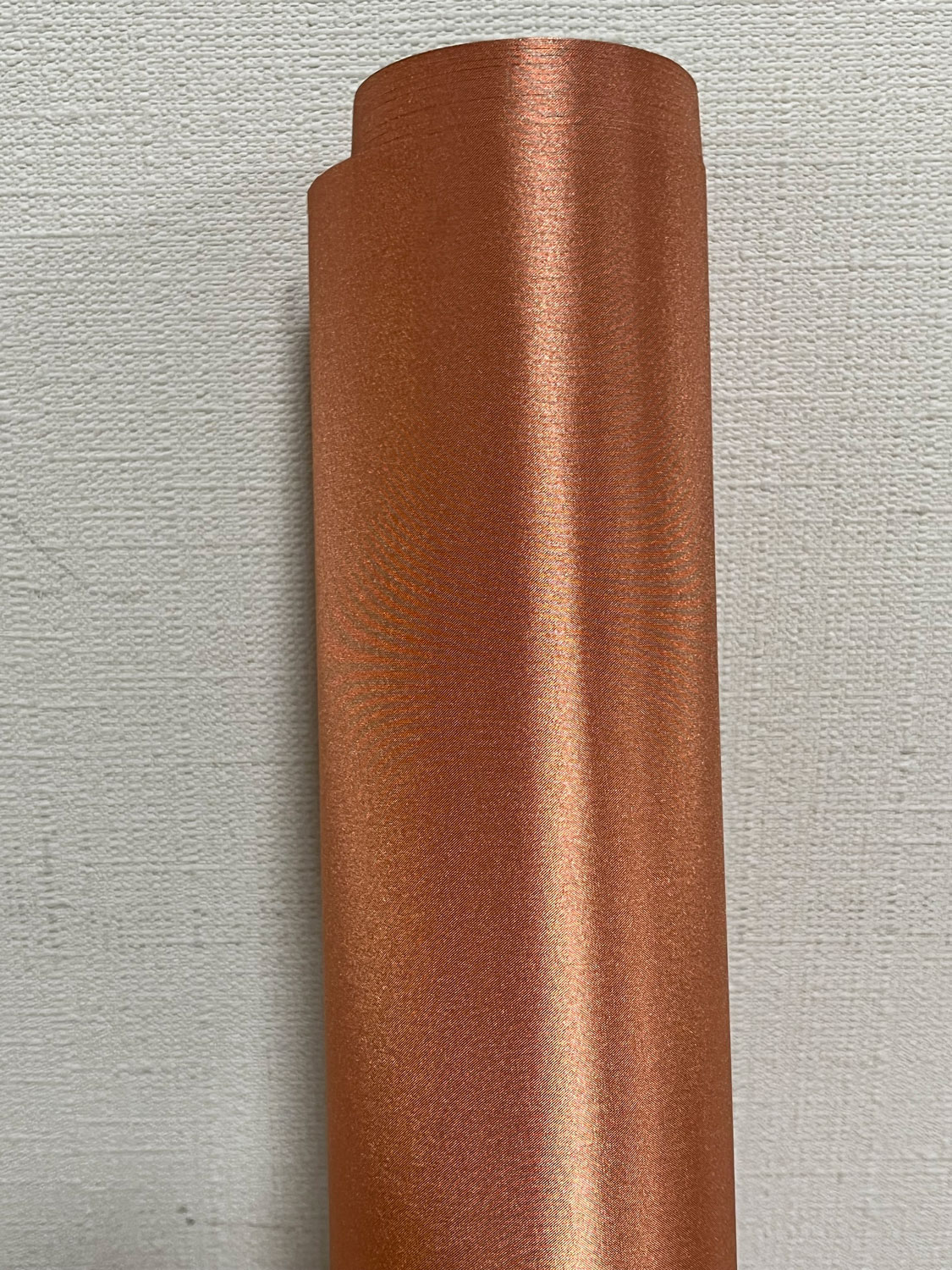

- 色:オレンジ色(写真参照)
- 洗濯:不可
- 販売形態:メートルでの切り売り
- アース(接地):必要で。取付は簡単
アース(接地)取付時、弊社取扱下記アース関連商品をお勧めします。
⇒室内専用アースキット<<【EGP】
⇒導電性電磁波シールド布粘着テープ<<【AEB25】
長さ1メートル単位での販売(数量2で長さ2m)
※最低購入数量1:長さ1メートル(幅1.08m X 長さ1m)
