電磁波シールド材・シールド生地

商品情報

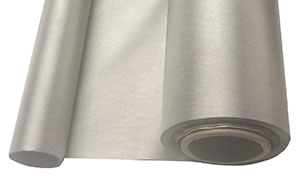

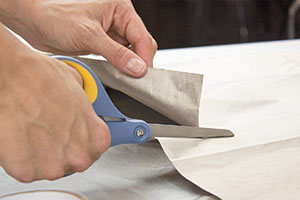

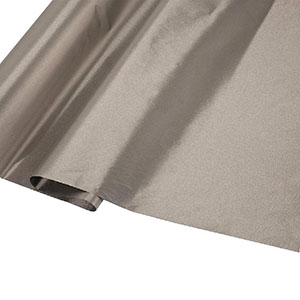

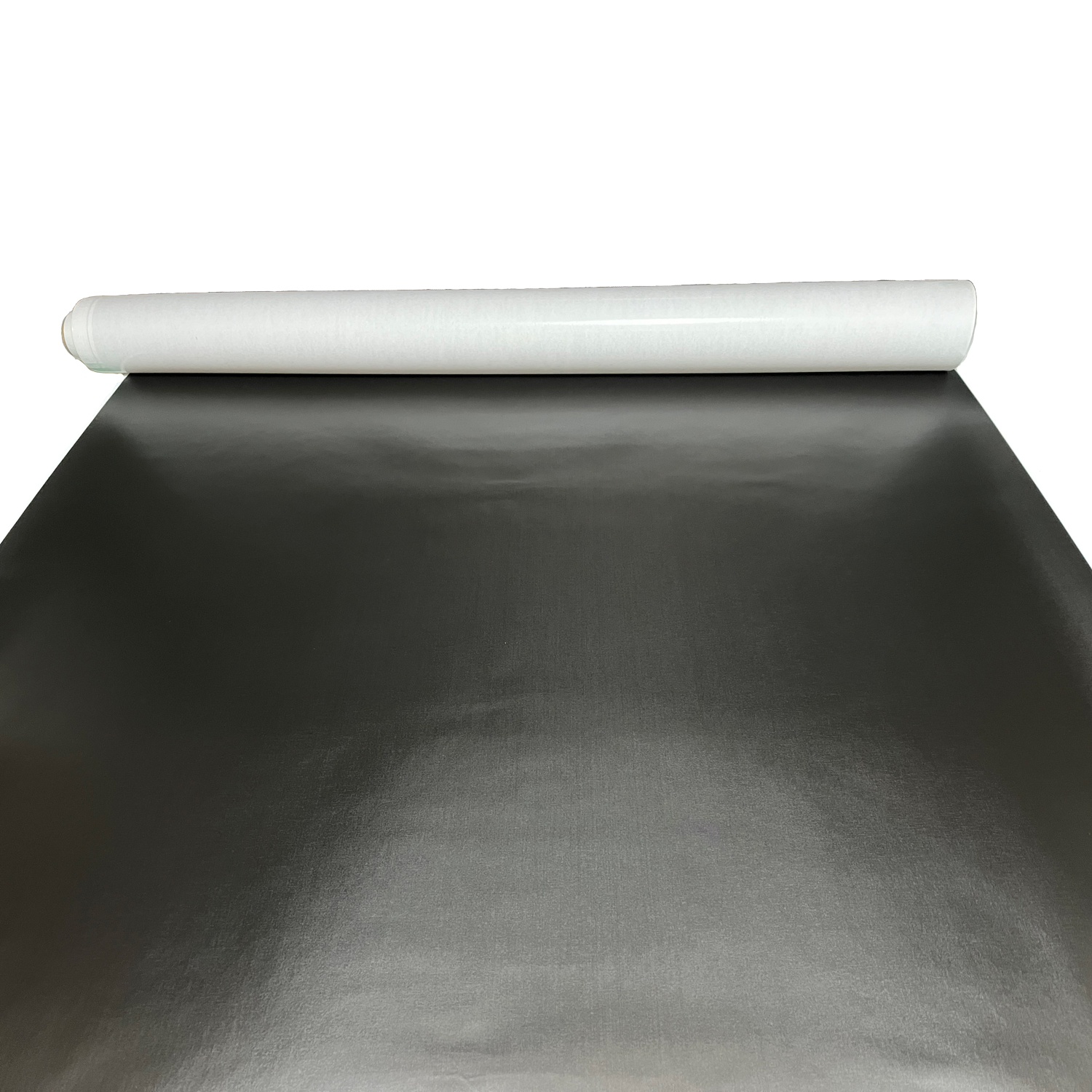

RFI/EMIシールディング材に最適な高周波電磁波シールド材。ガスケット、 フィルター、 コネクター・ケーブル 、窓 、金属キャビネット などのシールディングコンポーネントに使用可能です。電子機器パネル、壁、天井などに取付けて、マイクロ波の影響をほとんどなくせます。RFIDスキミング防止用にも使用可能。 柔軟で、はさみやカッターで裁断でき、やぶれにくいリップストップ。必ずアースをとらなくてはなりません（接地してください）。弊社では取扱下記アース関連商品を取り扱っています。
⇒屋内アース設置には室内専用アースキット：【EGP】
⇒導電性電磁波シールド粘着テープ＜＜【AEB25】

仕様

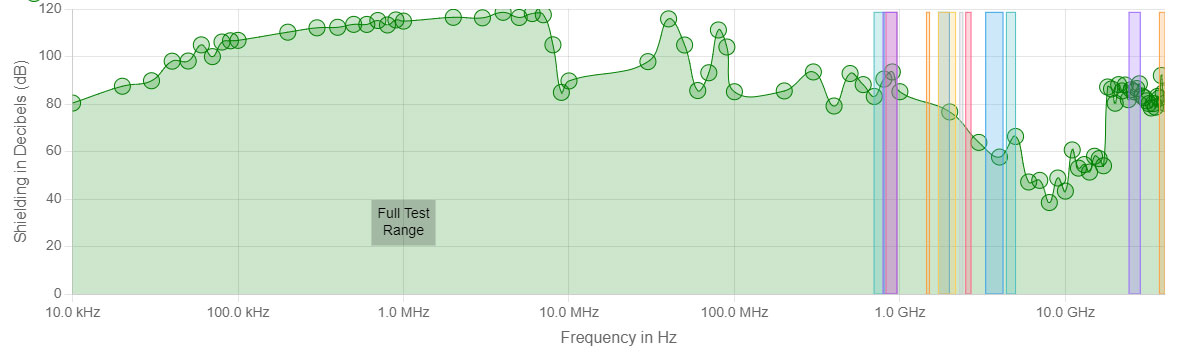

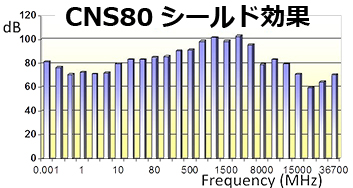

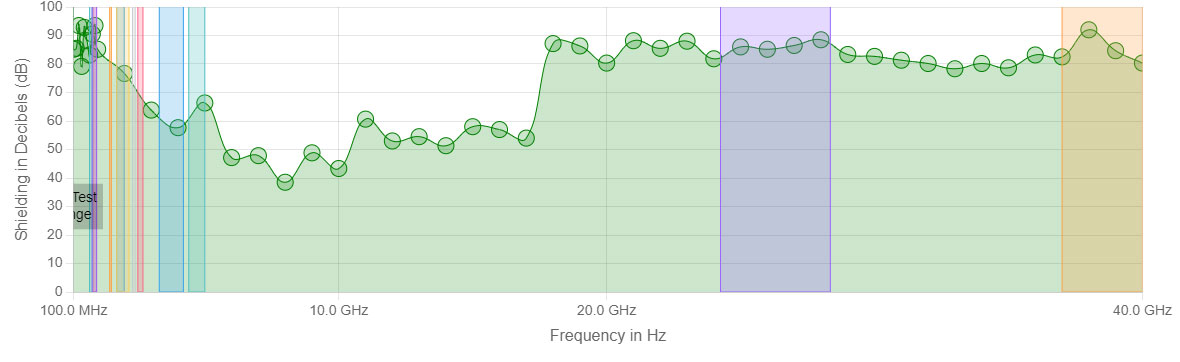

• 電磁波電力密度遮蔽率 ：平均　99.999999%（0.000001%透過）80dB @ 10 kHz～3 GHz （ 40 GHz まで減衰試験済）
• 幅：108cm +/-2cm
• 基材：ポリエステル
• 導電物質：ニッケルを含む金属を被膜（手袋をして取り扱ってください）
• 厚さ：0.088mm
• 重量：90g/㎡
• 表面抵抗率：0.01 ～ 0.03 Ω/sq.
• 引張強度：全ての方向に強い（破れにくい）
• 色：グレー
• 洗濯：不可
• アース（接地）：必要

【注意】
ニッケルを含むため、直接肌に触れないようにしてください。金属アレルギーを起こす可能性があります。施工時など手袋の着用をお願いします。

接地工事時、弊社取扱下記アース関連商品をお勧めします。
⇒室内専用アースキット＜＜【EGP】
⇒導電性電磁波シールド粘着テープ＜＜【AEB25】

RN120との併用例

壁に施工する場合

• 壁に用いる場合は、ボード等を利用し、お好みの壁仕上げ材で覆って仕上げてください。
• RN120と併用するのもお勧めです。

内壁の室外側にCNS80を
内壁の室内側にRN120を
施工することで効果的に電磁波を減衰します。

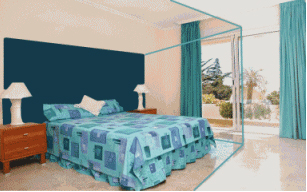

たとえばスマートメータからの高周波電磁波対策の場合、したの図の円の中心にスマートメーターがあるとして、スマートメータに接した青のライン箇所にCNS80とRN120をを施工するとします。室内に透過する前に電波をCNS80で反射し室内侵入を遮蔽。室内では乱反射を防ぎ室内に透過した電波をRN120が吸収。こうしてスマートメータに隣接した部屋の高周波電磁波をかなり減らすことができます。





黒いRN120をCNS80に重ねて室内施工

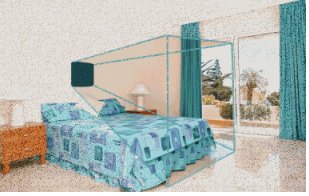

イラストにあるベッドの枕の上あたりにの外壁にスマートメータがある場合なるべく広い面にシートを施工するとシールドエリアを広く確保可能　紺色部分がシート施工箇所　線で囲まれた影つき部分がシールドエリア

配置

シールド材を電波が入る方向に配置します。
たとえばスマートメーターからの電波対策ならば、スマートメーターに隣接する壁の内面にシールド材を施工します。
RN120は電波の一部を吸収し、反射を最小限に抑えます。吸収されたエネルギーは、ごくわずかな、ほとんど測定できない量の熱として放出されます。

施工エリアの高周波電磁波の電力密度を測定します

測定結果をみて、
不必要なエリア（イラストでは測定値が0から2）を除いた箇所に施工します

よって施工エリアはシールドしたいエリアよりも広めです
