特徴

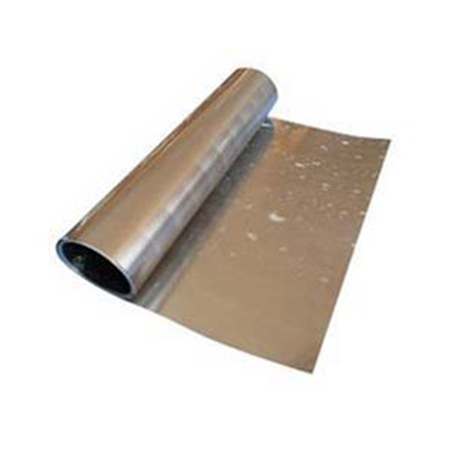

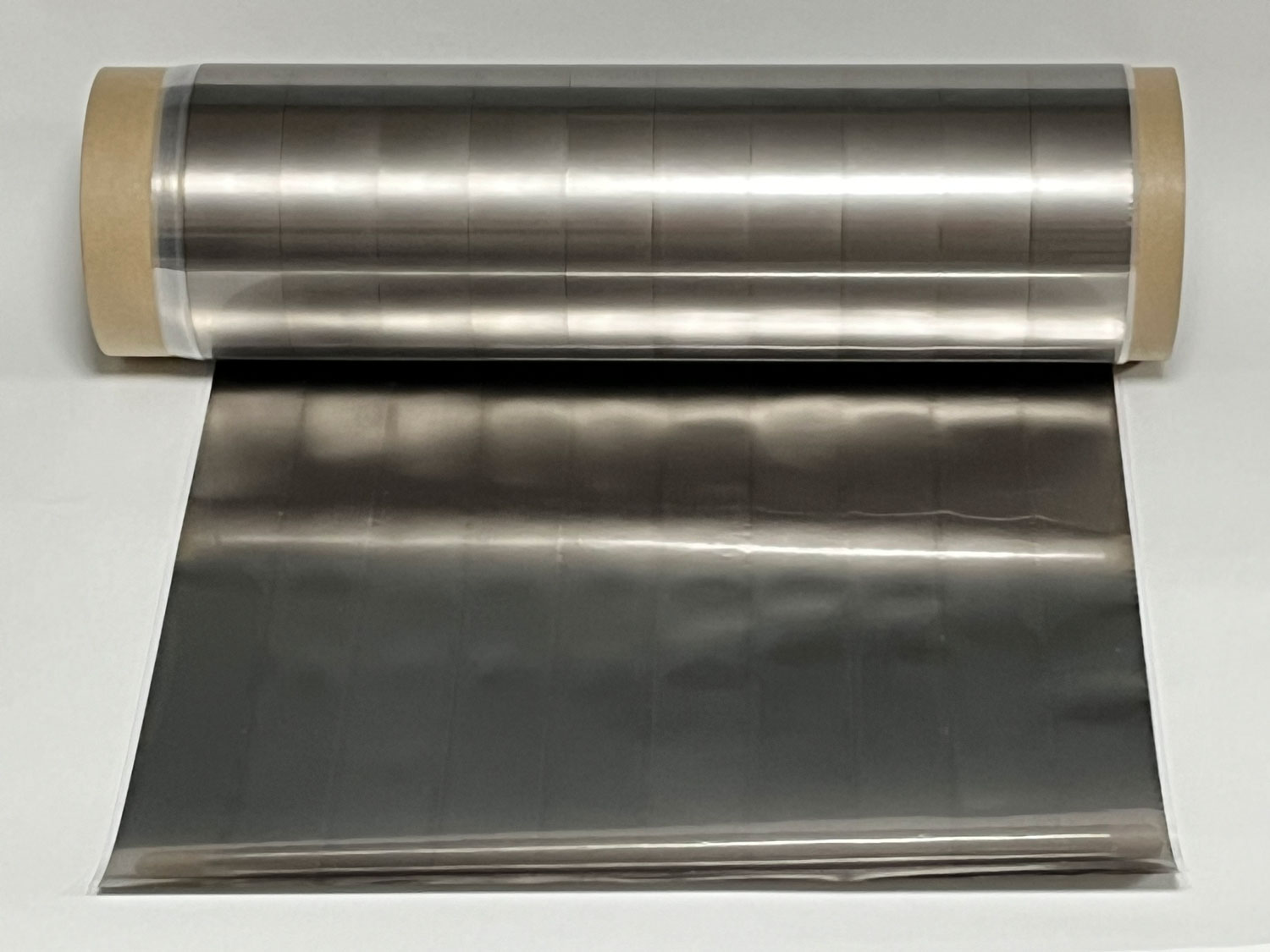

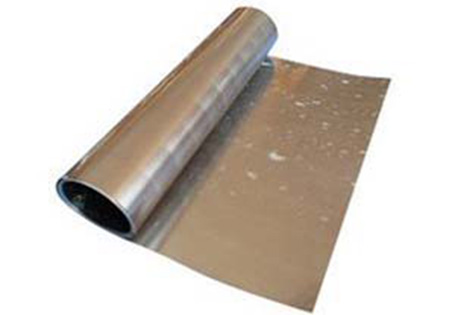

• 高透磁性率のナノ結晶軟磁性材料を樹脂（PET）フィルムでラミネートした構造

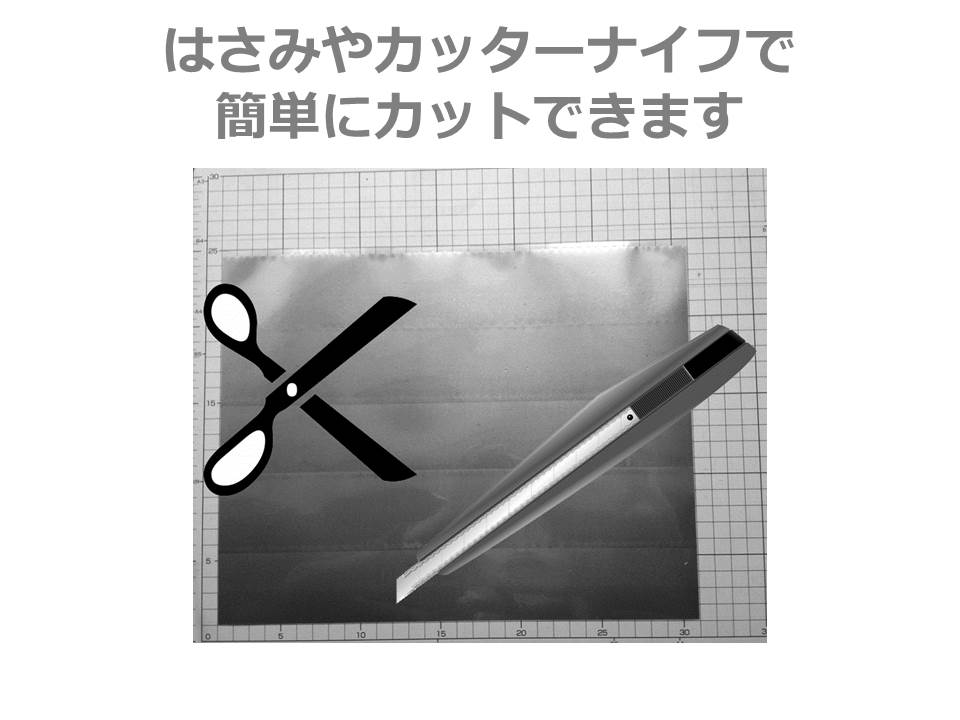

• 薄型／軽量で柔軟性あり、カッターやハサミで切断簡単、巻き付けなど曲面への加工が容易
• 単層(１枚使用）で約100μT(マイクロテスラ）程度の磁気シールド可能。積層(複数枚重ねて使用）することでより強い磁場シールド可能（シールド性能は、形状、積層枚数や方法により異なります。）
• 長期間安定した磁場シールド性能
• 特に数百kHz以下の周波数帯域で優れた磁気シールド性能を発揮

Spec

長さ	長さ30cm単位でカット
幅	470mm　*

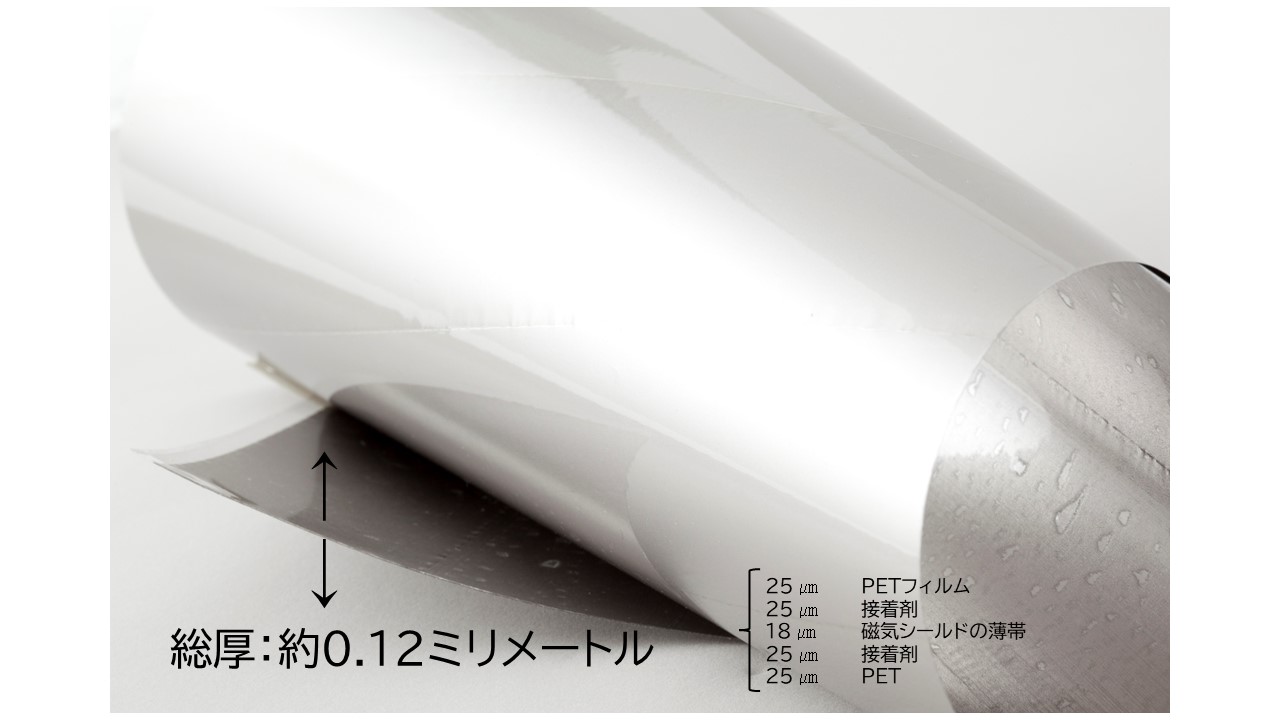

シート総厚	0.118mm
PET樹脂フィルムシート厚さ	0.025mm
ナノ結晶磁性材厚さ	0.018mm
磁束密度B88(H=800A/m直流磁界印加治）	1.23T(テスラ）
最大比透磁率(直流）μmax	70,000
使用温度範囲	-40 ℃～+80℃

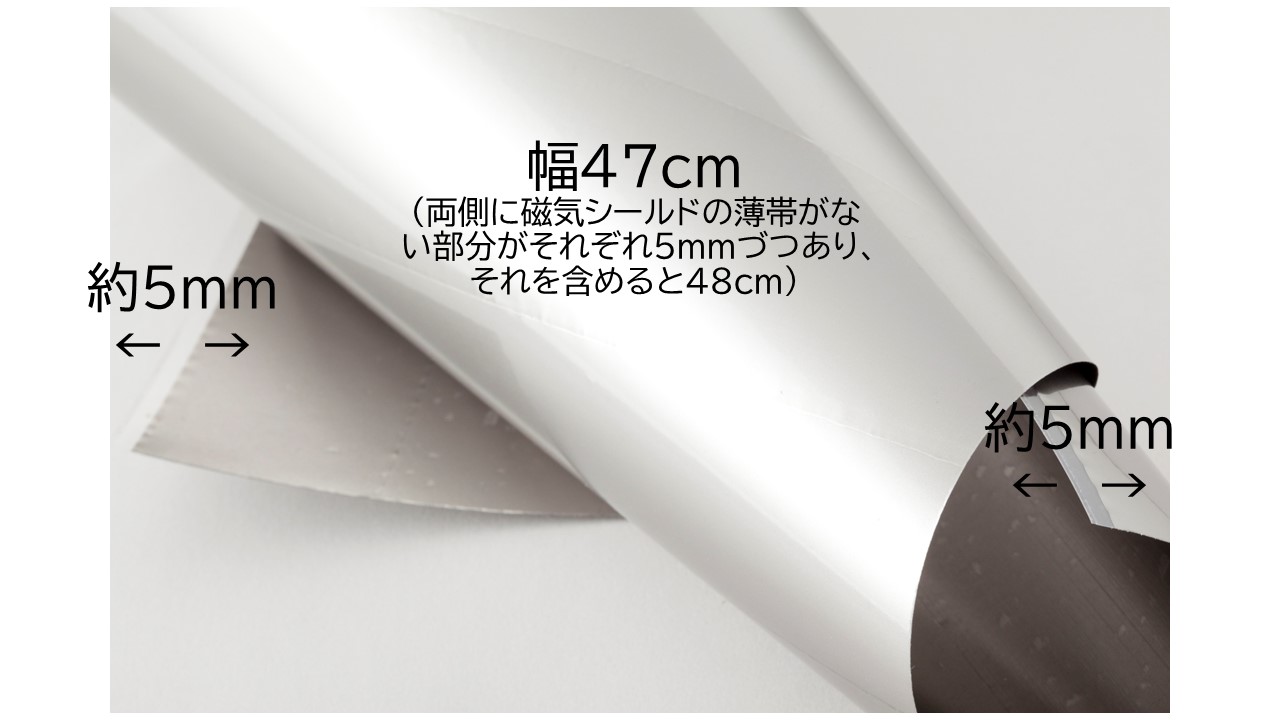

*　両側に磁気シールドの薄帯がないラミネートのみが幅5mmづつあり、それを含めると幅48cm。

用例

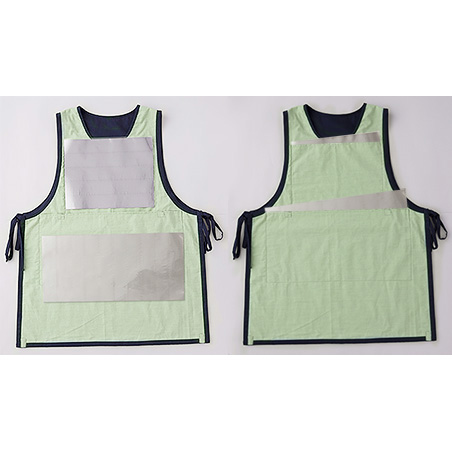

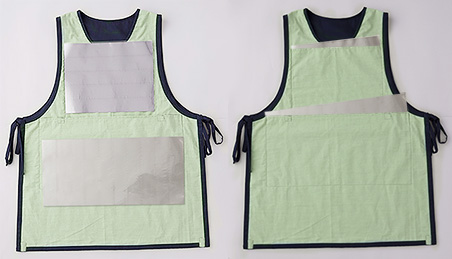

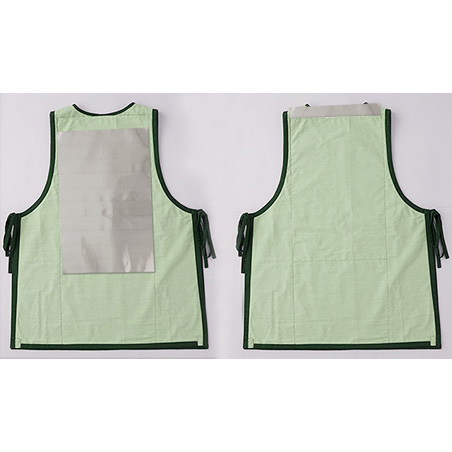

• IH調理器などの低周波磁界(場)シールド対策に（電磁波対策エプロンの内ポケットに入れて対策可能）
• 自動車（EV）のモーターやバッテリーから発生する磁気をシールドするためのシールド材（GIF65）がカバーできない曲面の補完に
• オーディオの磁気ノイズ除去に
• 医療機器を外部磁界からの影響を防ぐために

※本商品はフィルムで保護されていますが、踏んだり折ったりの扱いでフィルムが破損すると、薄い軟磁性材料も均一ではなくなり落剝するおそれがあります。
※床面施工にはGIF65をご検討ください。

IH調理器具以外に、コンセントから電源をとる一般的な電化製品から、磁界(場)が発生します。*　　磁界(場)の発生源ちかくの壁やパーテーション等に本商品を施工します。(最大で80%程度カット)

* 身近にある磁界：液晶テレビから30cmの距離で0.1μＴ（マイクロテスラ）未満、ヘアドライヤーから3cmの距離で1.25から7.67μＴ（出典：国立環境研究所「平成16年度生活環境中電磁界に係る調査業務」平成17年3月31日）
日本における規制値ならびに国際的ガイドライン（ICNIRP）は、50Hz・60Hzにおいて200μＴです。1μＴは10mG（ミリガウス）です。

よくある質問

ナノ結晶磁性材とは？

ナノ結晶磁性材は、Fe2Ｏ3（三酸化二鉄）を主成分にして、これにSi（シリコン）とB（ボロン）およびCu（銅）とNb（ニオブ）などを添加した高温融液を約100万℃/秒で急冷固化したアモルファス（非晶質）を結晶化温度以上で熱処理し、結晶粒径を10nm（nm：ナノメートル、1nm＝0.001μm＝百万分の１mm）程度まで小さくしたものを18μm程度の薄膜にし、樹脂フィルムにホットメルトしたフィルム状のシートです。結晶の微細化により磁気特性はアモルファスの時に比べて大幅に向上します。他の磁場シールド材とは異なり、ニッケル（金属アレルギーを起こしやすい金属のひとつ）を一切使用していない軟磁性材料です。

組成	割合
Iron (鉄)	78%
Silicon (ケイ素)	10%
Niobium (ニオブ)	7%
Boron (ホウ素)	3%
Copper (銅)	2%

Pet Film (PETフィルム) で表面をラミネート

打抜加工で磁気シールド効果に影響しますか？

打抜加工が容易で、磁気シールドに影響しません。

屋外で使えますか？

室内用です。風雨に晒されないようにする必要があります。
