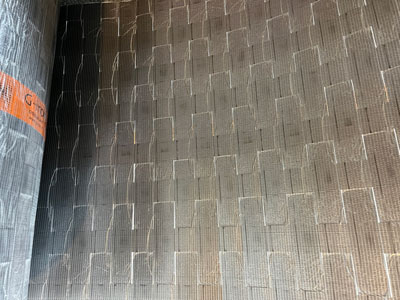

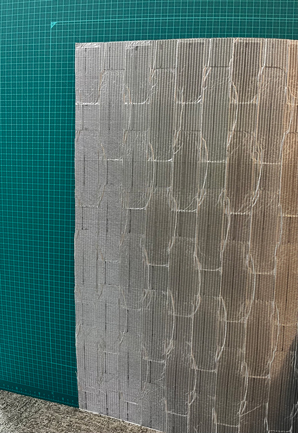

低周波磁場シールドシート(磁気シールド)【GIF65】(MPN:GIF65)

磁界ノイズ対策用建材(磁性材料/磁気シールド材料)。けい素を含む合金鋼のフラットロール。高い飽和度(飽和磁束密度 2テスラ)と優れた透磁率を必要とする用途に適しています。強度がありながら、シールド特性を失うことなく、裁断加工したり曲げたりドリルビスで止めたりできます。床面にも施工できます。幅は約64cm。長さ48cm単位で切り売りします。

¥0(税込)

納期:営業日午前中までの決済確認で営業日当日夕方出荷

商品情報

磁界遮蔽率抜群

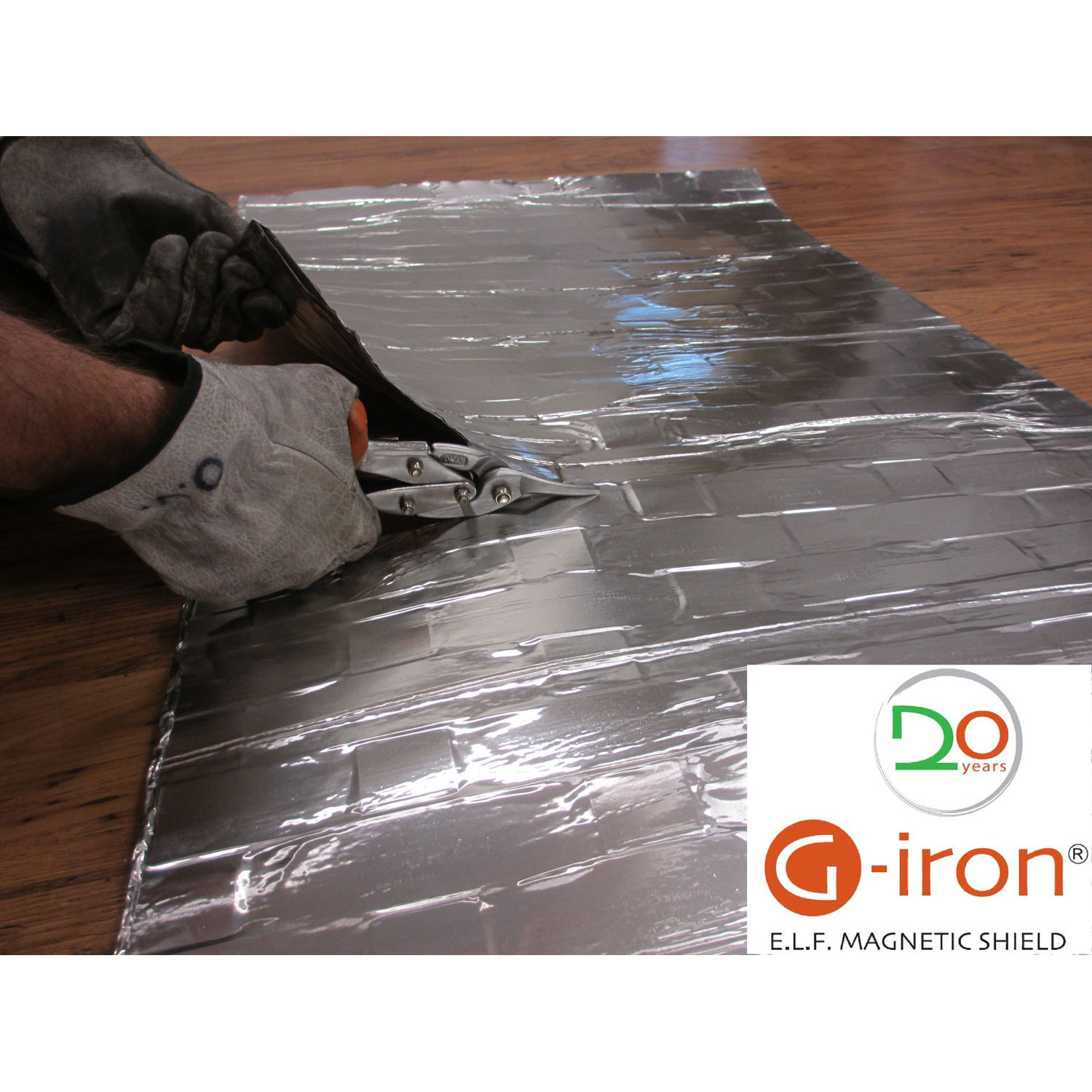

ハサミ(「板金はさみ」、「金切ハサミ」といわれる大きいハサミ、トタンなどを切断する大きいもの)で裁断、加工、折り曲げ可能。
接着剤やねじなどで取り付け施工できます。
床面にも施工OK.

切断面が鋭いため、切断面むき出しでの利用は不可(切創を防止するため)。

野外には施工しないでください。(室内または車の中などに使用)

仕様
  • 従来品は直射日光など(紫外線)当たるエリアでの磁場施工の場合は、紫外線防止コーティングまたはカバーが必要です。

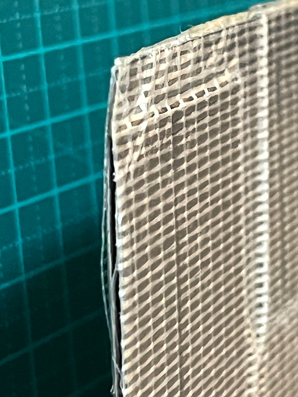

  • G-iron ArmoFlexは熱に対して耐性が高く、250℃までの熱に耐え、高いシールド性能を維持できます。アルミを表面にラミネートしており、ラミネートなしの場合は60℃までです。ArmoFlex切断箇所にはアルミテープを貼って切断面がむき出しにならないようにします。
  • 初透磁率:500
  • 最大透磁率:7000
  • 飽和磁束密度:2T(テスラ)=20mG(ミリガウス)
  • 磁場シールド可能周波数帯域:0~1000 Hz(ヘルツ)
  • 遮蔽率@50Hz:100μT(マイクロテスラ)⇒20μT 14 dB (80%)、[完全に覆い込んだ場合]
  • 設置可能使用温度:従来品0℃~50℃、 ArmoFlex250℃まで
  • キューリー温度:740℃
  • 重さ:3.5Kg/㎡
  • 巾:約64cm
  • 厚さ:約1mm
用途
  • 分電盤の周りや裏、分電盤の裏側に部屋がある場合、分電盤裏の部屋の壁の磁場シールド
  • 壁の一部
  • 車の(駆動部、インバーターに接する)フロア、座席の下周辺などの磁場シールド
  • 工場内で使用されている高周波溶接機などからの磁場対策にも最適
  • 変電室
  • 電気配線ダクト
使用実例

車床に取り付けを行った
取り付け前:8mG
取り付け後:2.3mG
注意
状況や施工方法により、磁場遮蔽数値は異なります。また磁場低減は容易ではありません。上記の数値は一例の実測値であり、弊社は、施工に伴う数値の保証はいたしません。

切断面が鋭いため、むき出しでの利用は不可(切創を防止するため)。
自動車に施工する場合は、いったん床と座席を取り外して
施工後に床と座席を戻してください。

GIF65<<磁場遮蔽試験グラフ

GIF65の 0~50μT までの遮蔽率試験グラフはこちら

GIF65の 50~2000μT までの遮蔽率試験グラフはこちら

GIF65の 2000~5000μT までの遮蔽率試験グラフはこちら

施工(折り曲げ、切断、切断面アルミテープ止め、ネジ止めなど)の様子をご覧いただけます
