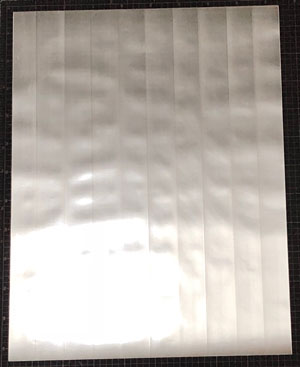

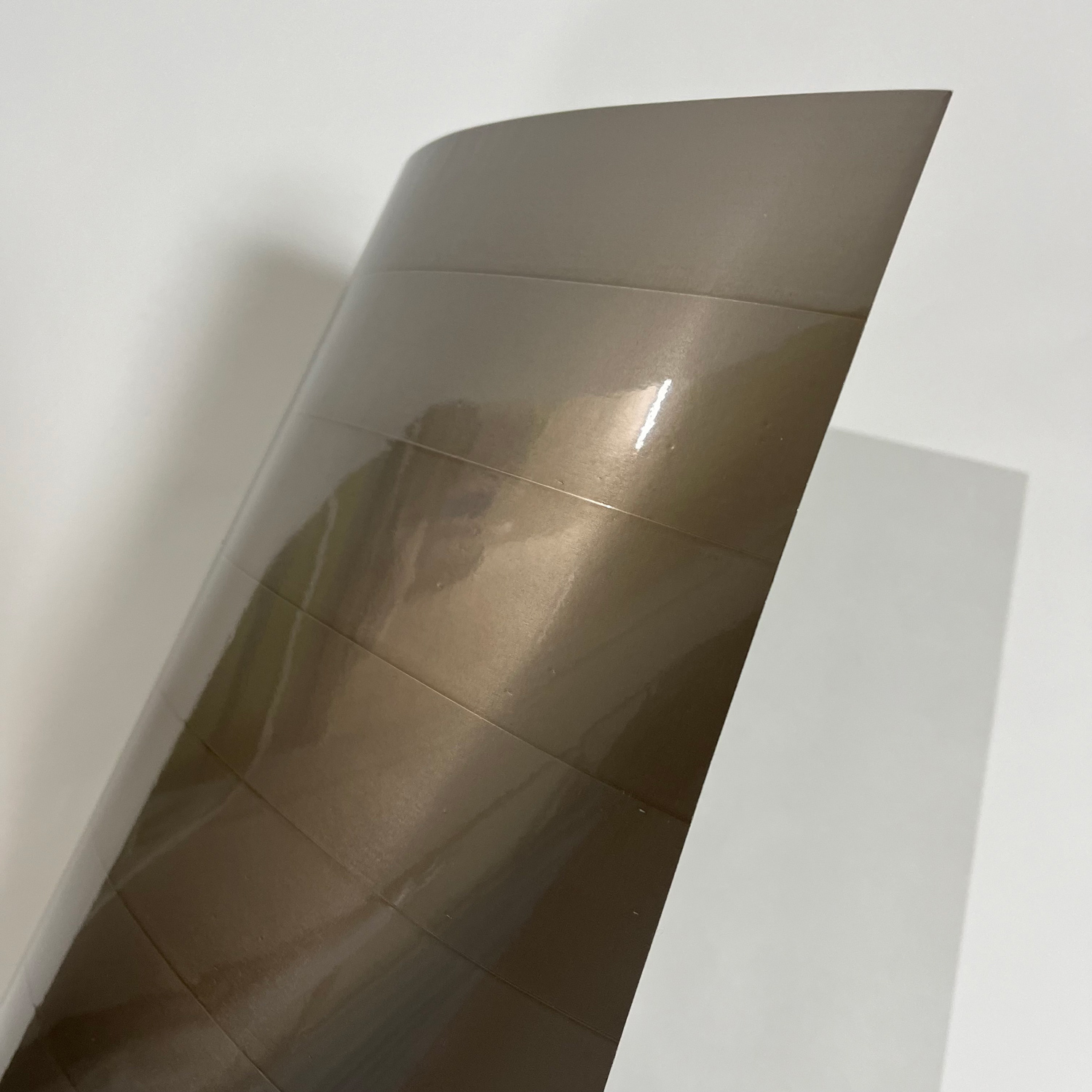

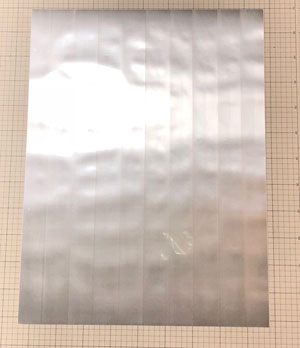

低周波磁場シールドシート(裏面粘着)【MS5000MR】(MPN:MS5000MR)



本製品はこれまでシールドが困難とされてきた低周波磁界(場)(数十万Hz以下)のシールド用として開発されました。本製品はナノ技術により飽和磁束密度と透磁率の両方に優れたナノ結晶軟磁性金属シートの開発に成功しました。
特徴
- 高透磁性率のナノ結晶軟磁性材料の薄帯シート
- 薄型/軽量で柔軟性あり、切断簡単、取扱い容易
- 両面粘着性テープ付で施工簡単
- 単層(1枚使用)で約100μT(マイクロテスラ)程度の磁気シールド可能。積層(複数枚重ねて使用)することでより強い磁場シールド可能(シールド性能は、形状、積層枚数や方法により異なります。)
- アルミなどを使用していないので長期間安定した磁場シールド性能
- 変電設備、分電盤、シールドルーム、シールドボックスなどの施工に最適
- 製造事業者:株式会社プロテリアル(旧社名 日立金属株式会社)
仕様
- 定尺寸法:幅-460mm x 長さ-610mm
- 商品コード:MS5000MR
- 剥離紙を除いた商品(シート)部分の厚さ:0.22mm(下記詳細参照)
- ナノ結晶磁性材厚さ:0.018mm
- PETフィルム厚さ:0.025mm
- 粘着の厚み:0.102mm
- 磁束密度 B88(H=800A/m直流磁界印加治):1.23T(テスラ)
- 最大比透磁率(直流)μmax:70,000
- 使用温度範囲:-40 ~+80℃
用途
携帯電話やパソコンなどの各種電子機器のノイズ対策、送電線や配電設備
に近接した環境磁界が強い建物の磁気シールド、あるいは地磁気などの外
部磁界の影響を低減するためのシールドボックスやシールドルームに最適です。
パソコン、掃除機、冷蔵庫、洗濯機、その他一般的な電化製品から発生する低周波電磁場を効率よく遮蔽します。低周波磁場の遮断率は最大で約80%です。(但し保証値ではありません)
磁界(場)シールド素材
ナノ結晶磁性材は、Fe2O3(三酸化二鉄)を主成分にして、これにSi(シリコン)とB(ボロン)およびCu(銅)とNb(ニオブ)などを添加した高温融液を約100万℃/秒で急冷固化したアモルファス(非晶質)を結晶化温度以上で熱処理し、 結晶粒径を10nm(nm:ナノメートル、1nm=0.001μm=百万分の1mm)程度まで小さくしたものを20μm程度の薄帯の磁気シートです。結晶の微細化により磁気特性はアモルファスのときに比べて大幅に向上します。
他の磁場シールド材のようにニッケル(金属アレルギーを起こしやすい金属のひとつ)を一切使用していません。安全です。
